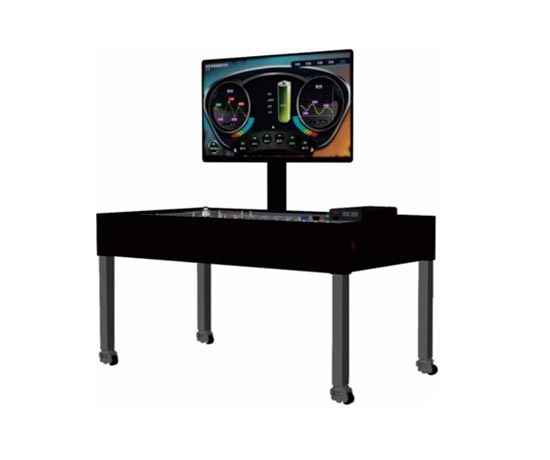

電驅動系統智能實驗臺由實驗電機、加載電機、動態扭矩傳感器、轉速傳感器、霍爾傳感器、實驗電機驅動器、驅動電機控制器、整車控制器、檔位開關、油門踏板、負載制動模塊、電源模塊、智能顯示終端、數據采集模塊、測試模塊組成，下面由小編為您詳細介紹!

　　部分組成

　　電驅動系統智能實訓臺也包含平板電腦，配備永磁同步電機性能實驗指導軟件，可實時凸顯實驗指導步驟和實驗數據、指導學生完成永磁同步電機基本性能實驗(基本性能實驗、功率實驗、發電實驗、調速實驗)和記錄實驗數據。

　　功能

　　1) 控制功能：實驗電機上電、實驗電機正轉/反轉、驅動電機上電、驅動電機正轉/反轉、負載大小調節、急停控制、發電負載控制等操作;

　　2) 測試功能范圍(雙工位)：實驗電機A相線電壓測試點、實驗電機B相線電壓測試點、實驗電機C相線電壓測試點、霍爾傳感器電源正測試點、霍爾傳感器電源負測試點、輸入DC電壓正極測試點、輸入DC電壓負極、CANL、CANH測試點;

　　3) 數據采集范圍：實驗電機A相線電壓、實驗電機B相線電壓、實驗電機C相線電壓、霍爾傳感器A相電壓、霍爾傳感器B相電壓、霍爾傳感器C相電壓、CANL、CANH、扭矩、轉速、功率;

　　4) 底部安裝四個萬向承重輪，配備剎車，方便設備的移動及使用期間的固定;

　　5) 可通過32寸彩色液晶顯示屏上位機軟件包含電機相關數據的實時顯示提供上位機源代碼、電機及臺架控制、實驗步驟指導功能;

　　6) 出于安全考慮使用透明亞克力板對電機進行隔離保護，可觀察電機運轉狀態和工作狀況;

　　7) 設備配有急停裝置，可在操作失誤時一鍵解除風險;

　　實訓設備參數

　　1) 外形尺寸：參考120×70×120cm;

　　2) 輸入電源：AC 220V±10% 50Hz;

　　3) 工作環境：溫度-10℃～+40℃ 相對濕度≤85%(25℃);

　　4) 實驗電機：額定1500W/60V/3600轉/20A、絕緣等級F、防護等級IP55、風冷;

　　5) 加載伺服電機：額定1800W/220V/6000轉/10A、絕緣等級F、防護等級IP55、風冷;

　　以上內容就是介紹的電驅動系統智能實訓臺：http://m.zhiduoleai.cn/xb-xd/1143.html，希望對訂購汽車驅動電機系統的朋友們有所幫助,可能會出現介紹錯誤，看到請馬上聯系我們改正，想了解其中更多內容以及行情資訊，歡迎收藏本站，也可電話聯系我們索要設備的功能參數等，或者直接實地考察，也可電話微信溝通訂購等!
