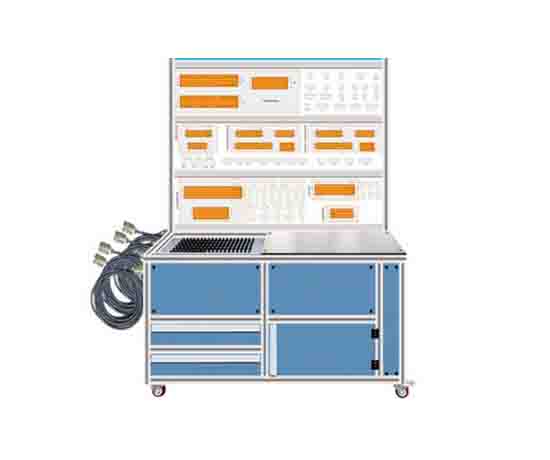

汽車EPS控制器仿真實驗臺主要是由控制器、電機等零部件組成，這個實訓臺怎么樣呢? 下面由小編為您詳細介紹!

　　介紹

　　汽車控制器實驗臺主要有傳感器、控制器和執行器三大部件。傳感器將采集到的信號經過相應處理后輸人到控制器，控制器運行內部控制算法，向執行器發出指令，控制執行器的動作。

　　其工作原理為：在操縱方向盤時，轉矩傳感器根據輸人轉向力矩的大小，產生出相應的電壓信號，由此電動式動力系統就可以檢測出操縱力的大小，同時，根據車速傳感器產生的脈沖信號又可測出車速，再控制電動機的電流，形成適當的轉向助力。

　　EPS控制控制模塊原理

　　該實驗臺的控制單元采用了閉環反饋調劑，利用PID調節器，將電機的實際反饋電流反饋回來與來自單片機的目標電流比較，經過轉換得到控制電機的斬波信號(斬波控制直流電機調速，就是將一個DC-DC的轉變，調節的方式是Ton和Toff的大小，對比PWM應該是電壓不便調占空比)，該型號經過電機驅動電路進行轉向;

　　1.阻尼控制：在汽車高速行駛適當增加轉向阻力，實現高速駕駛的穩重手感;

　　2.系統控制算法=助力控制+阻尼控制+回正控制;

　　3.回正控制：協助汽車轉向盤在轉向后自動回正或者操作輕便回正;

　　4.助力控制：協助駕駛員轉向，減輕轉向力;

　　5.控制的核心：通過采集扭矩或轉角傳感器信號以及汽車行駛的速度信號，判斷實時助力控制內容，依據相應的助力控制算法確定助力電機電流的大小和方向，然后根據反映汽車復雜的軸重信號對助力電流進行修正后輸出，完成智能化的助力轉向控制;

　　實驗

　　根據電動轉向控制系統對穩定性和跟蹤性的需要，采用最優H二控制器編制電動轉向系統控制程序，并在汽車電動轉向試驗臺上進行臺架模擬試驗，車速信號用模擬車速傳感器發出的脈沖信號代替網。

　　當中等車速轉向助力時，測量的方向盤轉矩(T)和助力電動機電流變化曲線。在轉向過程中，助力電動機電流隨著方向盤轉矩的變化而變化，電動機電流的變化趨勢和方向盤轉矩的變化趨勢相吻合，表明電動機的助力轉矩對方向盤轉矩有良好的跟蹤性能。轉向操作時，無助力滯后感，轉向平穩，表明轉向系統具有良好的跟蹤性能和操縱穩定性。

　　以上內容就是介紹的汽車EPS控制器原理及開發仿真實驗臺：http://m.zhiduoleai.cn/sx-kz/389.html，所以這個實驗臺還是不錯的，希望對訂購汽車控制器實驗臺的朋友們有所幫助，一切以與業務人員提供的參數為準，想了解其中更多內容以及行情資訊，歡迎收藏本站，也可電話聯系我們索要設備的功能參數等，或者直接實地考察!
