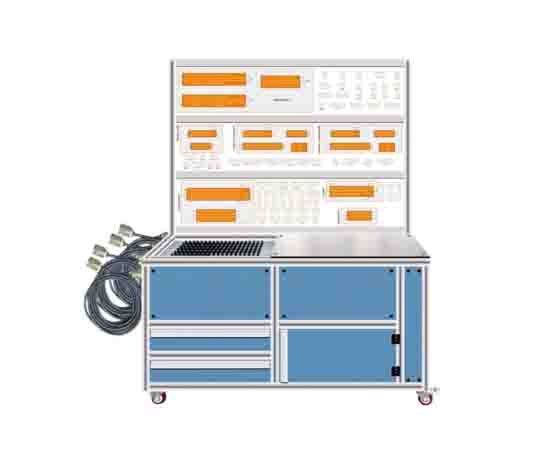

汽車整車故障設置與檢測連接平臺包括控制臺、數據采集系統、智能交互系統、手持移動終端、故障設置系統、無線終端、故障檢測箱、測量膜等，下面由小編為您詳細介紹!

　　組成簡介

　　數據采集系統

　　數據采集系統采用工業成型設計，內置PCB電路封裝，用于車載電池管理系統(BMS)、車載控制器(VCU)、電機控制器(PEU)、車載充電器(OBC)等系統的數據采集，該系統包括硬件和軟件，具有信號識別、數據采集和信息傳輸功能;

　　智能交互系統

　　智能交互系統用于車輛故障設置平臺與車輛電氣化系統之間的智能交互，UI系統操作界面的應用可以實現車型選擇、系統分類、故障設置、數據采集、狀態顯示、一鍵清除等功能，支持控制終端、手持移動終端、學生無線終端的互聯;

　　手持移動終端

　　手持移動終端采用工業造型設計和開模制造，封裝10寸電容式觸摸屏，支持多路傳輸和實時交互，可與控制終端并行使用，也可擴展學生終端的聯網應用，實現車輛電氣化系統的故障設置和數據采集;

　　故障設置系統

　　故障設置系統采用工業成型設計，內置PCB電路封裝，用于車載電池管理系統(BMS)、車載控制器(VCU)、電機控制器(PEU)、車載充電器(OBC)等系統的故障設置，該系統包括硬件和軟件，具有故障設置、狀態顯示、一鍵清除等功能;

　　學生無線終端

　　學生無線終端采用工業設計開模，封裝10寸電容觸摸屏，內置WIFI，支持多路傳輸和在線學習。具有數據采集、故障診斷等培訓和考核功能，可以實現至少30個終端節點的組網應用;

　　故障檢測箱

　　故障檢測盒采用工業造型設計和開模制造，內置PCB電路封裝，用于車輛電池管理系統(BMS)、車輛控制器(VCU)、電機控制器(PEU)、車輛充電器(OBC)等系統的故障檢測，具有電信號雙端檢測功能，可設置開路、短路、虛接故障;

　　測量膠片

　　測量膜由薄膜材料微雕刻而成，包括用于車輛電池管理系統(BMS)、車輛控制器(VCU)、電機控制器(PEU)和車輛充電器(OBC)的獨立掩模。每個系統掩碼嚴格對應車輛pin定義和檢測端口，操作方便，定義準確;

　　診斷

　　1.PEU供電系統數據分析及故障診斷;

　　2.VCU電子換擋器的數據分析與故障診斷;

　　3.PEU聯鎖信號的數據分析與故障診斷;

　　4.VCU B-CAN總線數據分析及故障診斷;

　　5.PEU P-CAN總線的數據分析與故障診斷;

　　6.VCU喚醒信號的數據分析與故障診斷;

　　7.PEU發動機溫度傳感器的數據分析與故障診斷;

　　8.VCU模式開關的數據分析和故障診斷;

　　9.PEU旋轉變壓器傳感器的數據分析與故障診斷;

　　10.DC/DC DC充電控制數據分析及故障診斷;

　　11.VCU P-CAN總線的數據分析與故障診斷;

　　12.VCU聯鎖信號的數據分析與故障診斷;

　　13.DC/DC DC充電輸出數據分析及故障診斷;

　　14.VCU剎車燈開關數據分析及故障診斷;

　　15.VCU供電系統數據分析及故障診斷;

　　16.VCU油門踏板傳感器的數據分析與故障診斷;

　　以上內容就是介紹的整車故障設置與檢測連接平臺：http://m.zhiduoleai.cn/xb-zc/1155.html，希望對訂購整車故障設置平臺和故障檢測盒的朋友們有所幫助,可能會出現介紹錯誤，看到請馬上聯系我們改正，想了解其中更多內容以及行情資訊，歡迎收藏本站，也可電話聯系我們索要設備的功能參數等，或者直接實地考察，也可電話微信溝通訂購等!
